簡介

?建筑建模：BIM建模工作貫穿于建筑工程全生命周期,為了滿足設計、施工、運維等不同階段的業務需求,前期需要建立模型,應用過程中還要不斷地完善模型。BIM建模作為BIM應用的基礎，就是由傳統的2D圖紙轉換為3D模型，效果看起來更加立體化,通過revit或3D MAX軟件建模，在項目建設初期，已經有設計院通過revit軟件對整個建筑或園區建模，并且對建筑內常用的設備，如電梯、空調、消防設備已經建模，通過revit創建的模型，主要是用于施工管理和設備定制，提高了建筑施工工作效率。

?3D MAX建模：3D Studio Max，常簡稱為3d Max或3ds MAX，是Discreet公司開發的（后被Autodesk公司合并）基于PC系統的三維動畫渲染和制作軟件。3dsmax是制作建筑效果圖和動畫制作的專業工具，對于一些沒有BIM模型的建筑，需要提供CAD圖紙，現場拍視頻等方式，采用3D Max手動建模，建模完成之后，通過將模型文件導入三維開發引擎中（unity 3D,UE4,Ventuz）進行編程處理。

?BIM模型輕量化處理：BIM模型輕量化的目的是縮小BIM模型體量，讓它輕、顯示快，從數據維度看，設計模型包含幾何信息和非幾何信息兩部分。幾何信息即我們能看到的二維、三維模型，非幾何信息通常指一些屬性數據、建模相關的其他數據等，非幾何信息的輕量化技術難度較低，按需提取存儲即可，幾何信息的輕量化技術難度較高。revit模型涉及面比較多，在BIM運維中，可能有些面及管線不用要用到的，在輕量化處理時，刪除不必要的東西，將模型變小，增強加載速度，revit模型比較簡單，輕量化處理時，還需要重新渲染，增強視頻效果。
從設計模型轉換到BIM模型，再到我們最終在電腦或者移動終端看到的模型，中間經歷了兩個處理過程，一個是幾何轉換，一個是渲染處理，這兩個處理過程的好壞直接影響到最終輕量化的效果，因此我們也稱其為BIM模型輕量化的關鍵環節。

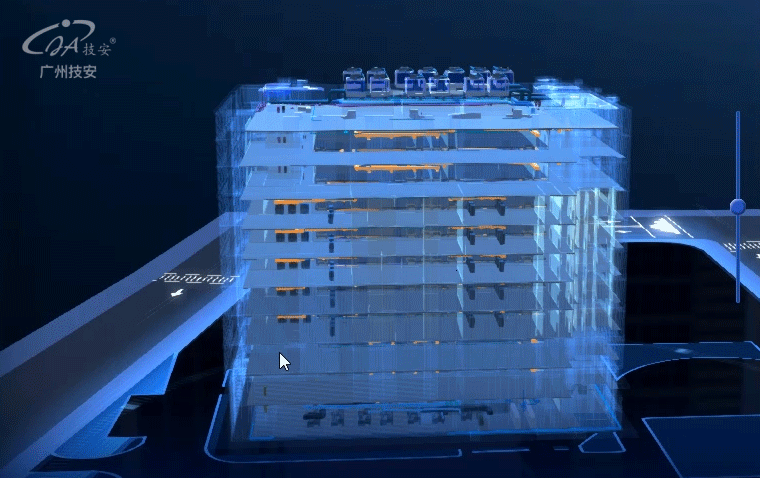

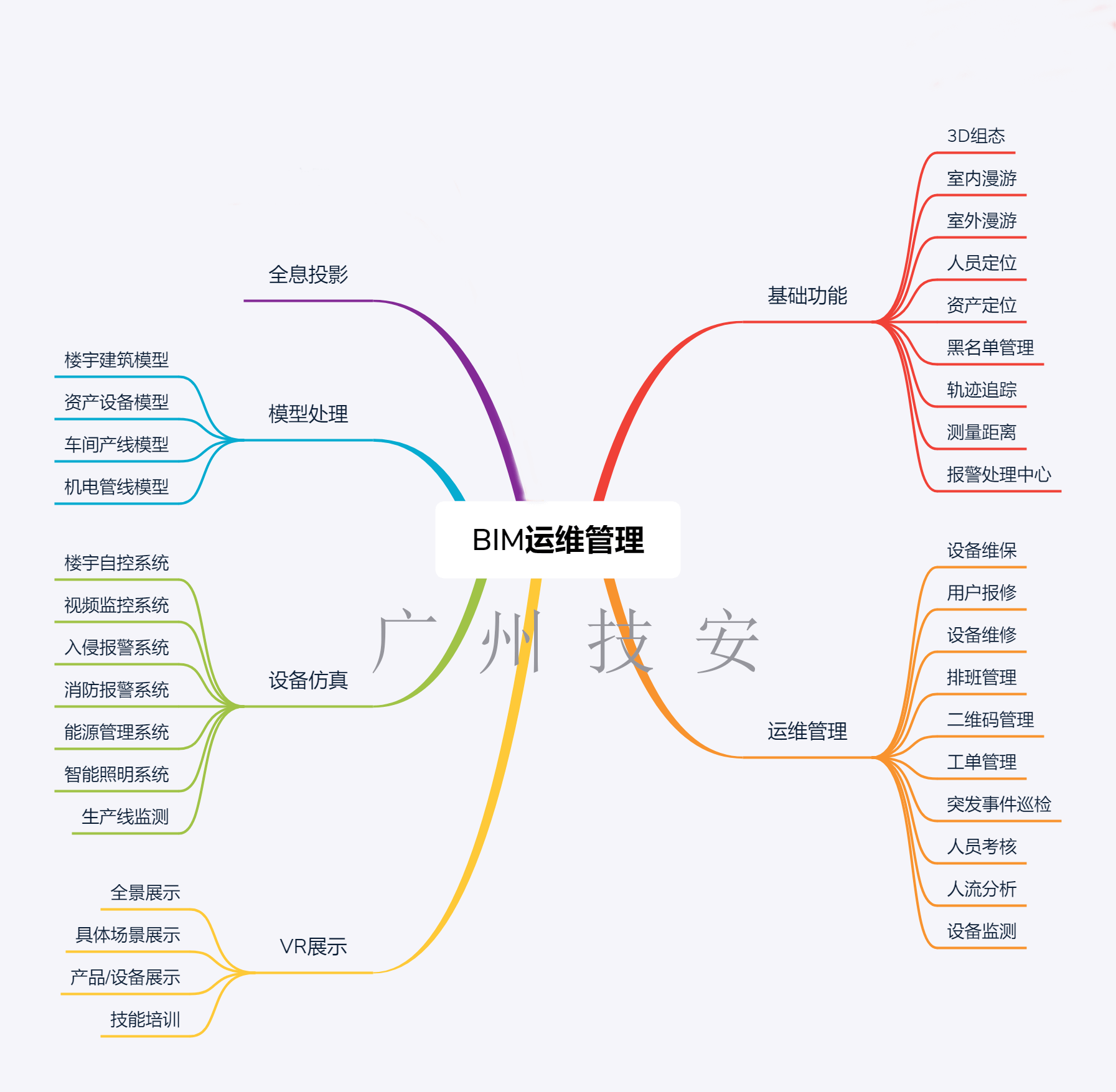

3D展示

基礎功能

?3D組態：3D組態能夠以靈活的組態方式,為用戶提供快速構建工業自動控制系統監控功能的、軟件通過三維立體拖拉模型的方式實現頁面組態，并配置各個模型的基本參數，系統可以配置多個場景，各個場景內可以自由組態，系統提供常用智能樓宇BIM設備模型庫，用戶通過拖放方式即可實現設備組態，在三維場景中布置設備模型，關聯點位信息，實現設備組態。在三維組態中，可以設置各個設備的基本屬于，可以對設備進行旋轉、縮放等功能。BIM運維/三維可視化系統除了具有傳統的二維平面組態、監控功能，還具有真實三維立體組態、監控功能，畫面逼真。

?BIM模型庫：BIM運維/三維可視化提供了各種針對此通用場景的三維模型庫，針對樓宇自控、電梯、給排水、視頻監控、門禁、停車、廣播、一些常用家具的模型庫，模型庫用戶可以自由添加，系統兼容各種類型的模型文件。

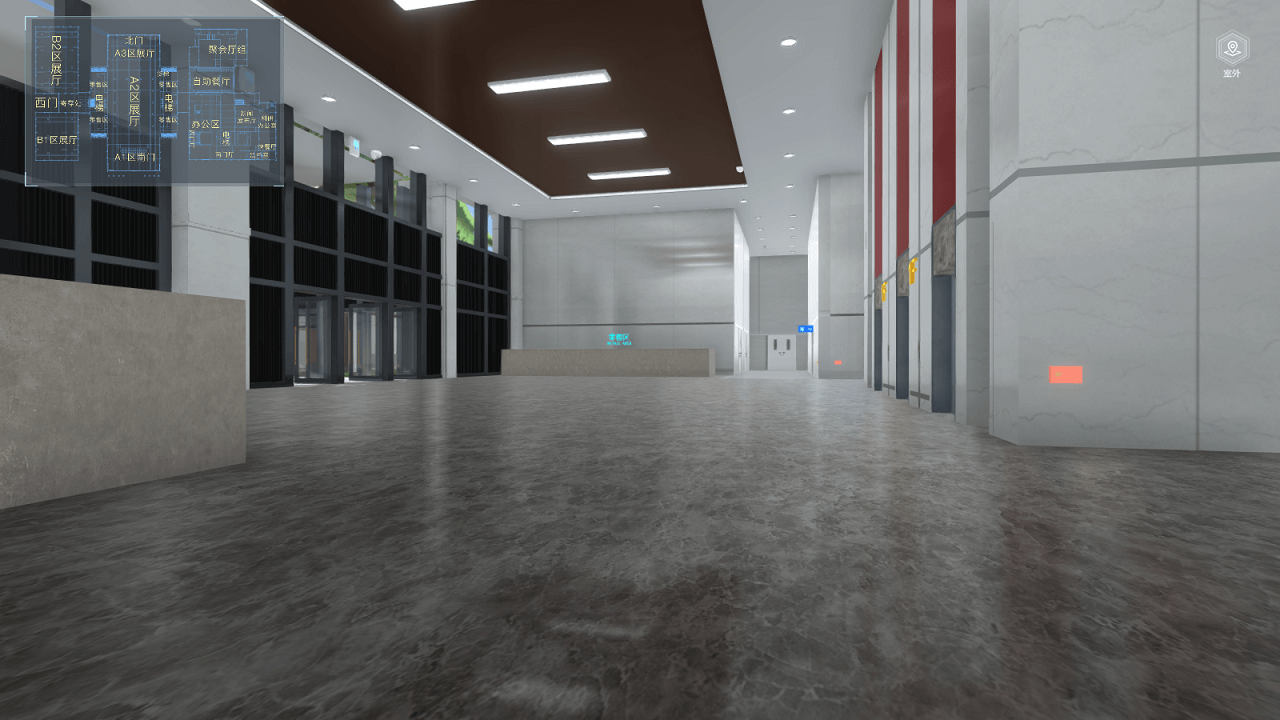

?室內漫游：BIM運維/三維可視化系統可以以第一人稱的角色進行室內漫游，包括自動漫游與手動漫游，可以查看室內設備設施，可以對室內設備進行管理。支持用戶進行任意角度的360度全角度三維場景漫游、放大縮小、旋轉等。支持任意路徑的自動巡視。

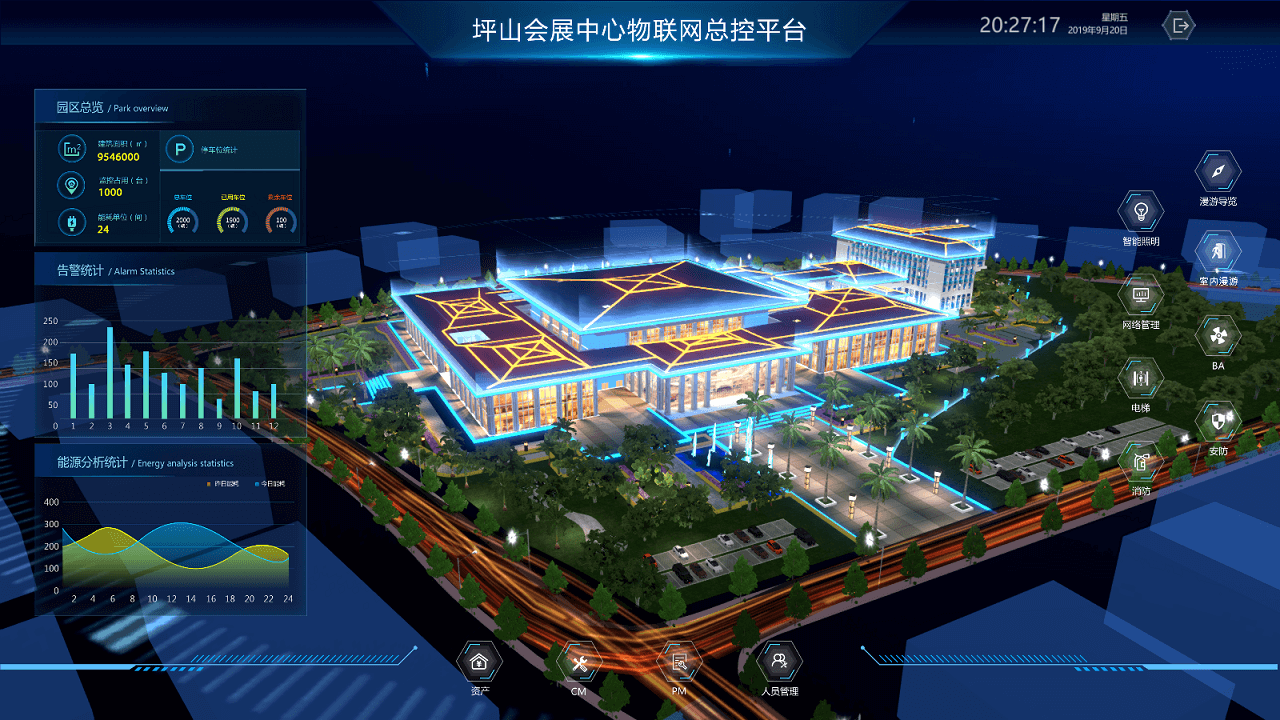

?室外漫游：BIM運維/三維可視化系統可以以第一人稱的角色，漫游整個園區外圍場景及設備，包括周邊巡視，設備瀏覽，場景漫游，可以根據定義漫游路線進行瀏覽，也可以人工進行漫游瀏覽。

?設備瀏覽：系統在3D可視化管理環境中（BIM模型）采用逐級放大進入方式，實現園區（數據中心），樓層，機房，機柜組和機柜，設備，端口，線纜七級全三維瀏覽和全鼠標操作。可通過鼠標對3D場景實現放大/縮小、上下左右的平移和任意角度旋轉、查看整體環境等操作。BIM運維/三維可視化系統數據中心3D可視化管理，使得智能建筑運維更高效，企業運營更增值。

?人員定位：將人物的位置信息在3D 場景中展現，讓我們能夠觀察人員的實時位置及歷史軌跡，為傳統的人員位置信息提供三維可視化的展現方式。

?軌跡管理：BIM運維/三維可視化系統可以將人員的定位信息在3D場景中對應起來，進行描點，畫線，并創建相關人物的模型，根據實時數據驅動人物行走。并且支持樓層內外的相結合。使我們能更加直觀的了解人物所處位置及行走路線。

?資產定位：智能建筑內的設備資產數量龐大、種類眾多，傳統的表格式管理方式效率低下、實用性差，BIM運維/三維可視化資產可視化管理功能采用了創新的3D互動技術手段，讓資產管理可視化、數字化，大大提升了資產數據的使用效率。

?報警處理中心：系統提供了基于BIM模型場景中報警處理方式、便利的多角度報警查詢機制、可對外提供報警信息、抑制無效的報警信息，具備報警存儲、統計、分析、顯示、查詢、事件觸發、打印等功能，并可以和語音、視頻、多媒體進行聯動，來完成一個大型生產報警管理系統。

?測量工具：系統提借測量工具，可以在三維空間實現長度、高度和面積的量算功能。此測量工具可以實現模型測量，管線測量。

?熱力圖：在BIM運維樓層中，根據建筑機房內的溫度，以特殊高亮的形式顯示訪客熱衷的頁面區域和訪客所在的地理區域的圖示，熱力圖可顯性、直觀地將樓宇內的溫度、人流等數據分布通過不同顏色區塊呈現。

功能展示

設備仿真

冷水機組監測

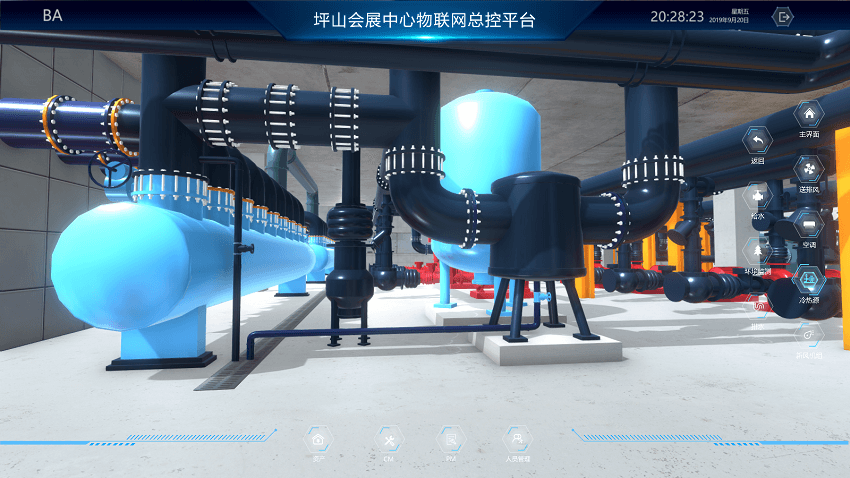

●通過對冷水機組進行建模，通過BIM模型展現冷水機組狀態

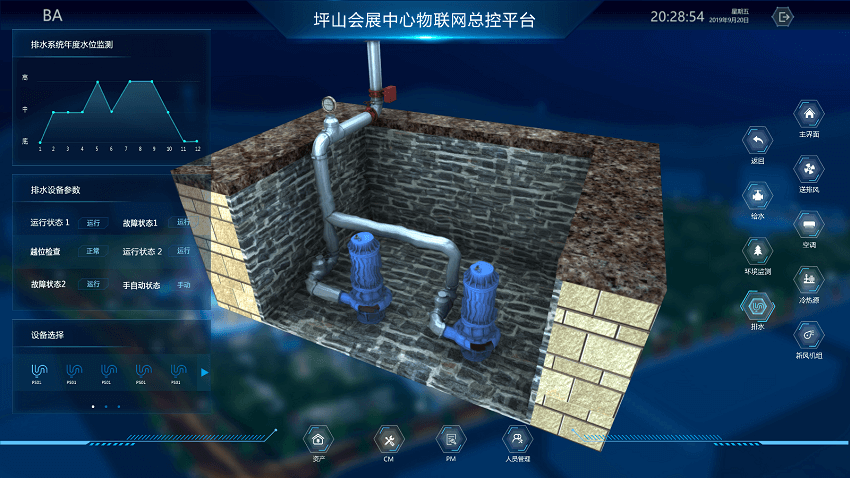

給排水系統監測

●系統主要監視水泵的運行狀態、故障顯示；各類水池、水箱的水位及報警等

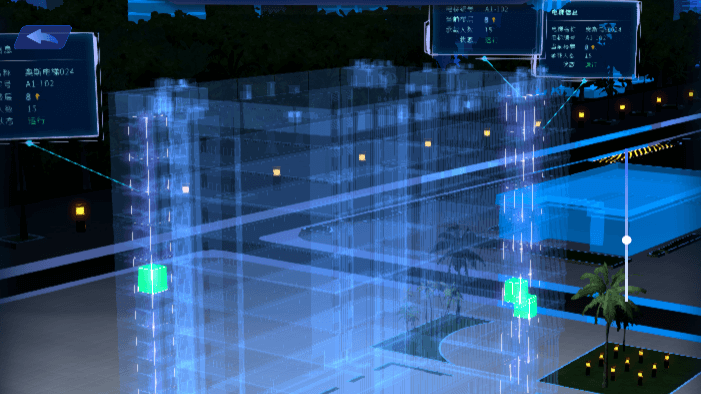

電梯系統監測

●監測電梯運行狀態、故障顯示、負載狀況、設備保養情況等

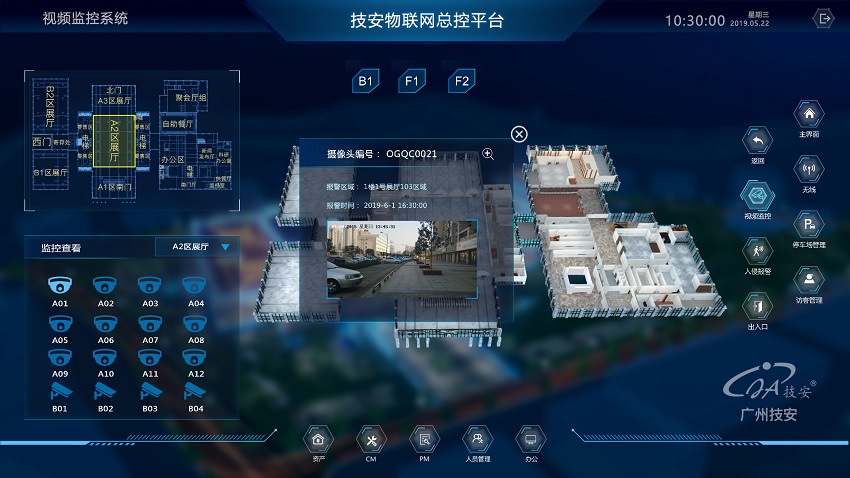

視頻監控系統

●任何用戶只要獲得授權，都可以實時查看視頻，查看并下載硬盤錄像機錄像文件，遠程錄像，視頻分析與回放

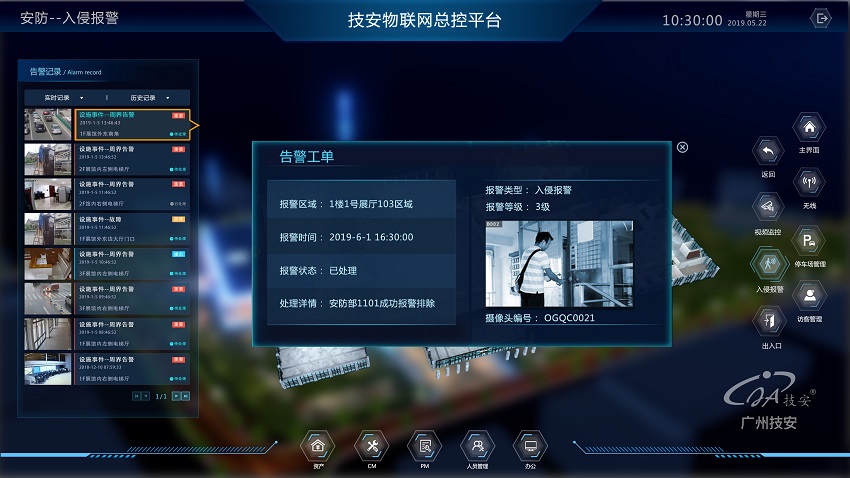

入侵報警系統

●集成系統實時反映探測器的布、設防、報警及各種狀態，對報警信息進行及時提示，通過電子地圖，在設定的布防時間內，實行入侵監控

消防報警系統

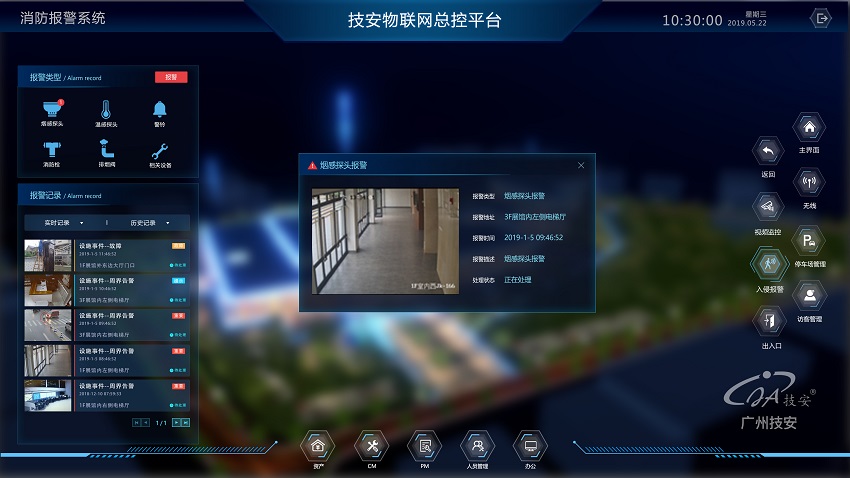

●監測的消防設備主要包括：煙感探頭、溫感探頭、報警按鈕、警鈴、排煙閥、消防栓以及相關聯動設備等

能源管理系統

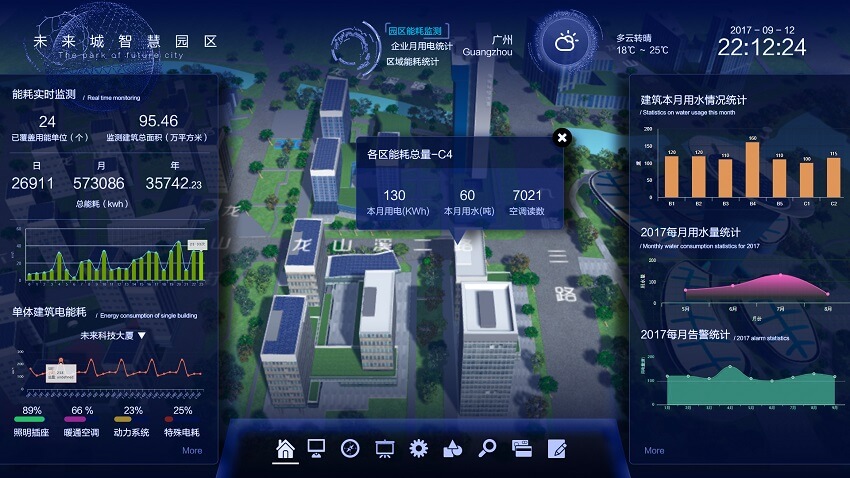

●系統對水、電、氣能耗實行自動、集中、定時遠傳存儲。按用量的峰、平、谷時間和季節自動高速復費率去核算每個用戶的用量，實時精確地顯示各個用戶的實際用量。自動完成計量、存儲、統計、分析、制表、入檔，為計量收費

智能照明系統

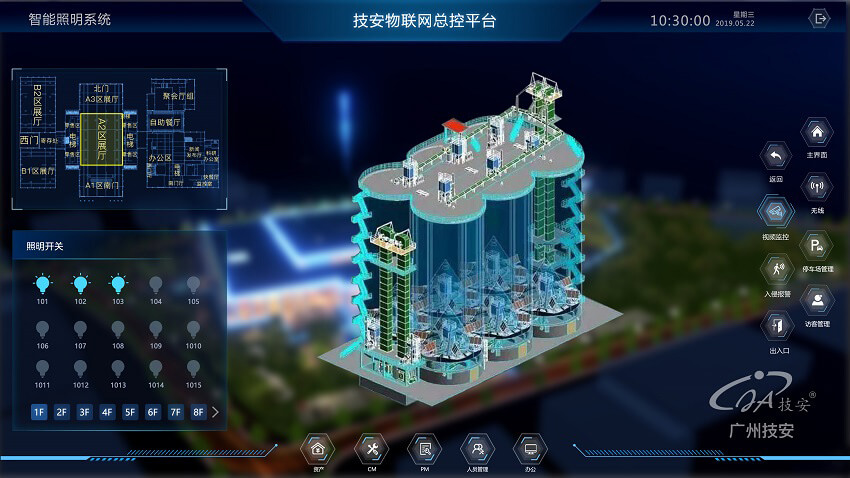

●監測整個建筑或園區內的所有照明設備的開、關、報警與故障狀態。實現定時開關預案內的燈光設備，系統對每個燈光提供減光控制，實現燈光亮度的無級變化

光伏發電系統

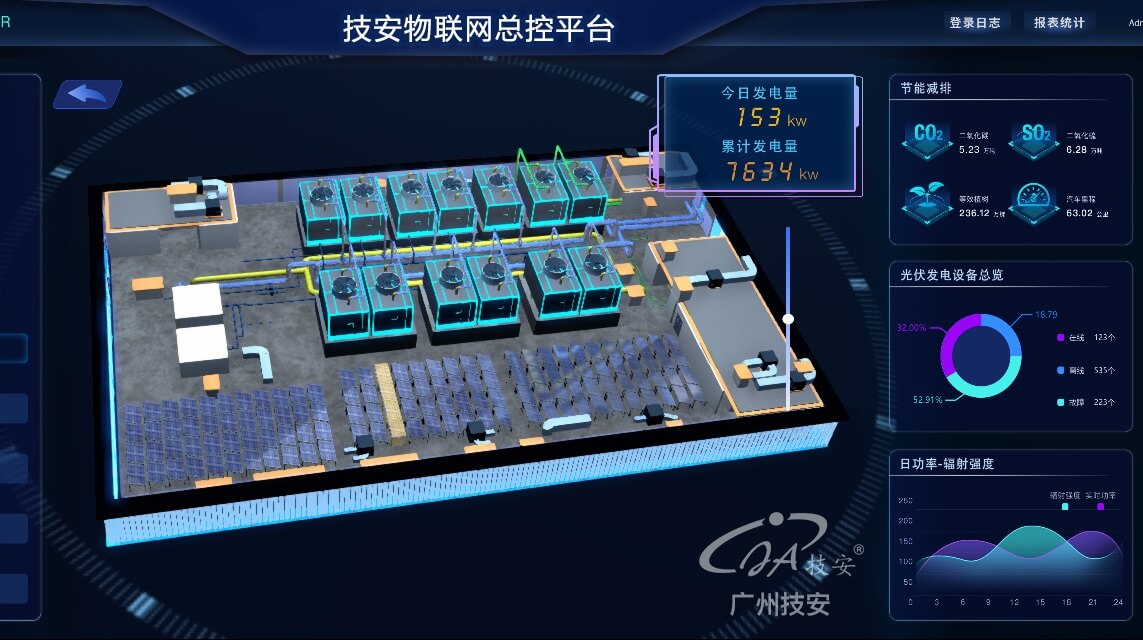

●監測光伏發電設備，主要包括運行狀態、報警狀態、陣列表面溫度、充電電壓、充電電流、今日發電量、累計發電量等信息，支持顯示設備總覽、設備報警統計、發電數據分析、發電設備類型等。

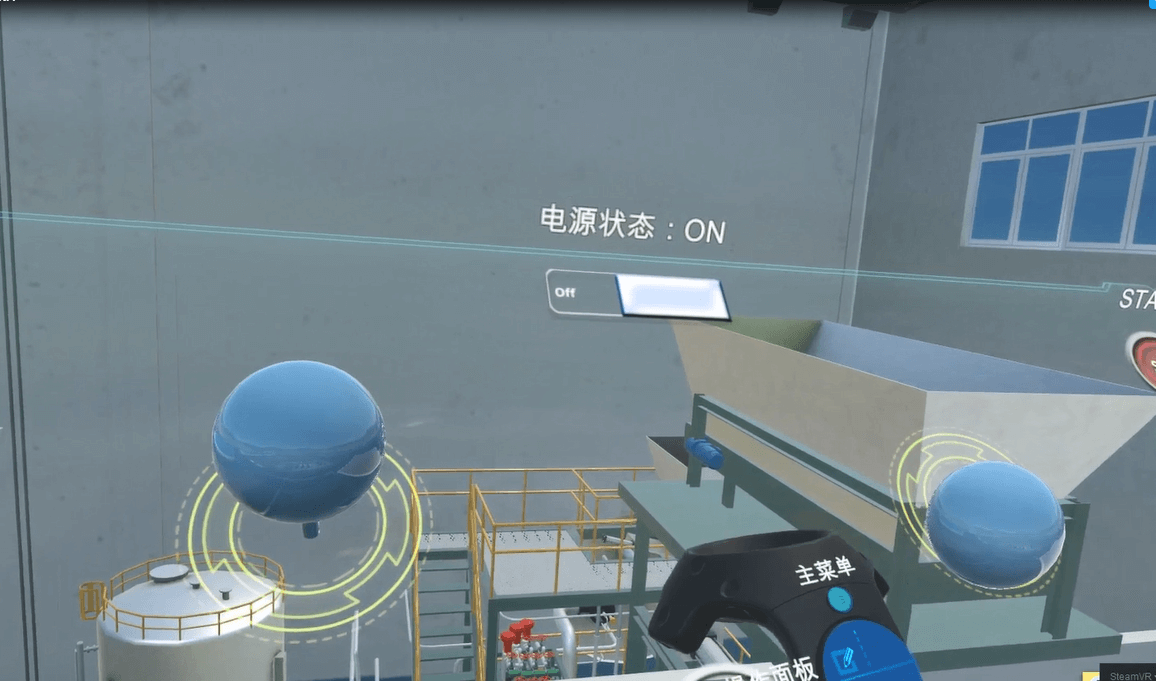

產線仿真

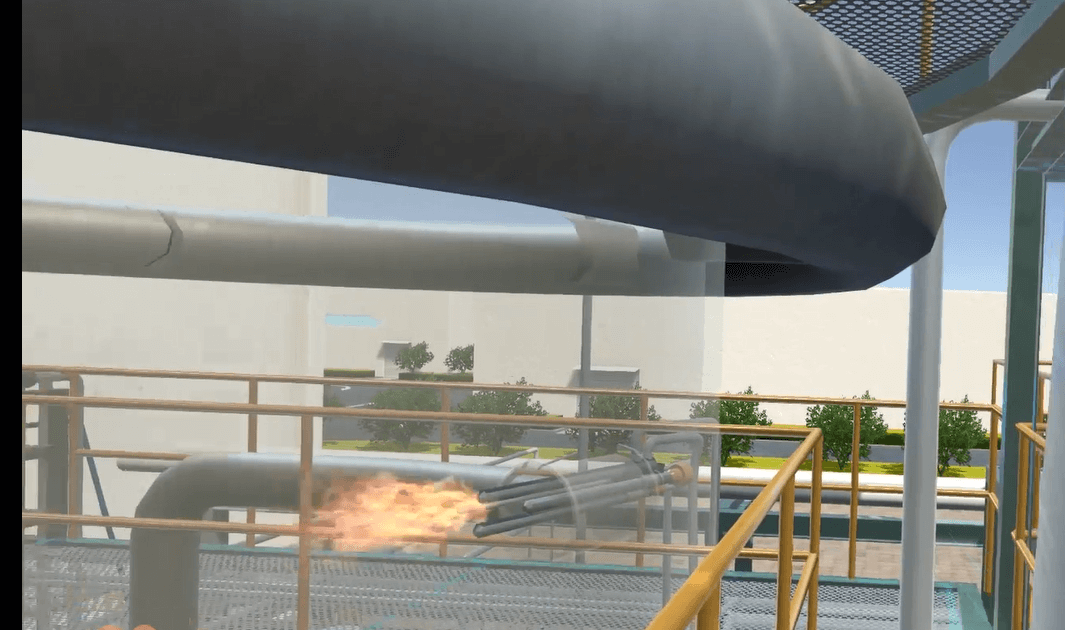

通過對生產設備建模，可監控到生產線設備的運行狀態，以便對現場設備安裝調試、運行過程實現實時全程監控與管理。 ，反向尋車查詢，園區車輛繳費。

可擴大資源之間的共享范疇，建立大量的故障診斷數據庫和知識庫：實現全方位、異地診斷，從而大大提高故障診斷的準確性。

可以具有良好的跨平臺性，由于該系統把復雜的應用程序放在了服務器上，客戶端無需清楚程序和數據的具體位置，使得遠程監控與故障診斷更加簡易方便。

通過對工廠生產設備監控數據進行分析統計，可匯總故障信息，提高對生產線故障的預見及診斷能力，使生產線功能得到進一步的完善。
